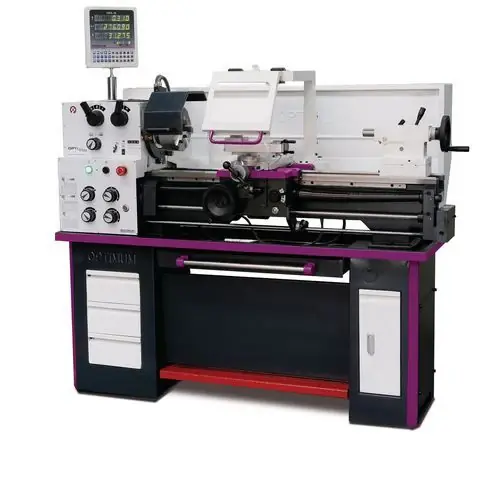

Optimum TH 3309 D - Tornio parallelo di precisione trifase
Tornio di guida e trazione totalmente attrezzato, l'ideale per chi ha la necessità di svolgere diverse lavorazioni con percentuali di errore estremamente basse e una ottima riduzione dei tempi di fabbricazione. A confronto con il modello TH 3309, il tornio TH 3309 D integra il visualizzatore di quote digitale DPA 21. Munito di un comodo e intuitivo display antiriflesso, con membrana e tastiera ergonomica e protezione dell'acqua; la lettura dell'asse X, Y/Z0 e Z è facilmente visualizzabile attraverso il visualizzatore LED, per un massimo di 8 cifre per asse. Altre utili funzionalità del display DPA 21 sono: calcolatrice, visualizzazione rpm, accoppiamento assi (Z+Z0), funzionamento incrementale/assoluto, conversione dilettatura pollici/metrica, autodiagnosi, correzione dell'errore lineare, gestione magazzino degli utensili fino a 7 e tante altre funzionalità.
La distanza tra le punte misura 830mm mentre il diametro tornibile sul bancale è pari a 330mm. È presente l'avanzamento automatico sia longitudinale che trasversale, monta un potente motore trifase da 1500W che consente un andamento costante della coppia e una velocità regolabile su 16 regolazioni diverse da 70-2000rpm.
La guida dell'asse Z è temprata e rettificata, guide regolabili con strisce a cuneo, mentre la precisione di rotazione concentrica del naso mandrino è 0.015mm. Gli albero e ingranaggi del cambio sono temprati e rettificati, posti sui cuscinetti di precisione in bagno d'olio, cono mandrino CM 5, con rotazione slitta superiore di ±90°, mentre la contropunta è spostabile di ÷ 10mm per tornitura conica.
La rotazione può andare in entrambe le direzioni, sia destra che sinistra, ed è innestabile facilmente attraverso la leva di azionamento sul grembiale. La vite conduttrice è disposta di una copertura, mentre è presente anche un interruttore di protezione del motore e un comodo pedale per l'arresto di emergenza. I volantini di sicurezza hanno la comoda funzione di disinnesto per assi X e Z.
Equipaggiato di cuscinetto reggispinta e cuscinetto a rulli conici, vite conduttrice montata su cuscinetti sinterizzati e bancale prismatico, temprato per induzione rettificato di precisione per ottenere un rinforzo maggiore. Le slitte sono lavorate di precisione, regolabili con lardoni conici, presenti anche volantini con graduazione fine regolabile con lardoni conici, divisione 0.04/0.02mm.
La contropunta regolabile per la tornitura conica attraverso leva di bloccaggio, mentre la contropunta - canotto e volantino sono con divisione fine regolabile 0.025mm. Il numero dei giri è visualizzato digitalmente ed è presente un portautensili a quattro scomparti, per una maggiore comodità è presente inoltre una lampada LED. Le sue dimensioni sono 1685x745x1590mm con un peso pari a 430kg. N.B. Autocentrante non incluso.
Caratteristiche:
- Display visualizzazione LED DPA
- Rotazione destra-sinistra
- Basamento con vano porta oggetti incluso
- Avanzamento longitudinale/trasversale
Potenza motore 1500W Alimentazione 400V Altezza punte 165mm Distanza tra le punte 830mm Ø Tornibile sul bancale 330mm Ø Tornibile su slitta trasversale 196mm Ø Tornibile sull'incavo 448mm Larghezza bancale 180mm Attacco mandrino Camlock DIN ISO 702-2 N° 4 Ø Mandrino 160mm Cono mandrino CM 5 N° giri mandrino 30 - 3000rpm N° Velocità 16 Passaggio barra Ø 38mm Corsa slitta superiore 98mm Corsa slitta trasversale 164mm Avanzamento longitudinale (32) 0.052 - 1.392 mm/giro Avanzamento trasversale (32) 0.014 - 0.38 mm/giro Filettatura a passo metrico (26) 0.4 - 7mm/giro Filettatura pollici (34) 56 - 4 fil/1" Cono contropunta CM 3 Ø Contropunta 32mm Corsa contropunta/canotto 110mm Dimensioni 1685x745x1590mm Peso 430kg Dotazione
Bussola di riduzione CM 5 / CM 3 2 Contropunte fisse CM3 1 Lunetta fissa Ø 19-70mm 1 Lunetta mobile Ø 16-50mm Portautensili con 4 scomparti Lampada a LED Set ingranaggi cambio Chiavi di servizio
