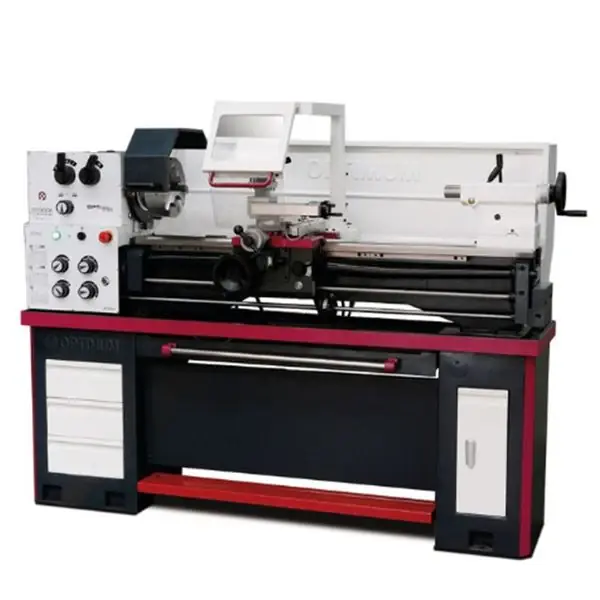

Optimum TH 3610 - Tornio parallelo di precisione trifase
Tornio di guida e trazione totalmente attrezzato, l'ideale per chi ha la necessità di svolgere diverse lavorazioni con percentuali di errore estremamente basse e una ottima riduzione dei tempi di fabbricazione.
La distanza tra le punte misura 980mm mentre il diametro tornibile sul bancale è pari a 356mm. È presente l'avanzamento automatico sia longitudinale che trasversale, monta un potente motore trifase da 1500W che consente un andamento costante della coppia e una velocità regolabile su 8 regolazioni diverse da 70-2000rpm.
Le guide del bancale sono temprate e rettificate, mentre la precisione di rotazione concentrica del naso mandrino è 0.015mm. Gli albero e ingranaggi del cambio sono temprati e rettificati, posti sui cuscinetti di precisione in bagno d'olio, cono mandrino CM 6, con rotazione slitta superiore di ±90°, mentre la contropunta è spostabile di ÷ 10mm per tornitura conica.
La rotazione può andare in entrambe le direzioni, sia destra che sinistra, ed è innestabile facilmente attraverso la leva di azionamento sul grembiale. La vite conduttrice è disposta di una copertura, mentre è presente anche un interruttore di protezione del motore e un comodo pedale per l'arresto di emergenza. I volantini di sicurezza hanno la comoda funzione di disinnesto per assi X e Z.
Bancale prismatico, temprato per induzione rettificato di precisione per ottenere un rinforzo maggiore, inoltre è presente anche una vasca raccogli trucioli estraibile.
Le slitte sono lavorate di precisione, regolabili con lardoni conici, presenti anche volantini con graduazione fine regolabile con lardoni conici, divisione 0.04/0.02mm.
La contropunta regolabile per la tornitura conica attraverso leva di bloccaggio, mentre la contropunta - canotto e volantino sono con divisione fine regolabile 0.025mm.
Il numero dei giri è visualizzato digitalmente ed è presente un portautensili a quattro scomparti, per una maggiore comodità è presente inoltre una lampada LED. Le sue dimensioni sono 1930x725x1350mm con un peso pari a 610kg.
N.B.Autocentrante non incluso.
Caratteristiche:
- Percentuale di errore estremamente ridotta
- Rotazione destra-sinistra
- Basamento con vano porta oggetti incluso
- Avanzamento longitudinale/trasversale
Potenza motore 1500W Alimentazione 400V Altezza punte 180mm Distanza tra le punte 980mm Ø Tornibile sul bancale 356mm Ø Tornibile su slitta trasversale 196mm Ø Tornibile sull'incavo 516mm Larghezza bancale 187mm Larghezza tornitura sull'incavo 160mm Attacco mandrino Camlock DIN ISO 702-2 N° 5 Cono mandrino CM 6 N° giri mandrino 30 - 3000rpm N° Velocità 8 Passaggio barra Ø 52mm Corsa slitta superiore 100mm Corsa slitta trasversale 170mm Avanzamento longitudinale (32) 0.052 - 1.392 mm/giro Avanzamento trasversale (32) 0.014 - 0.38 mm/giro Filettatura a passo metrico (26) 0.4 - 7mm/giro Filettatura pollici (34) 56 - 4 fil/1" Cono contropunta CM 3 Ø Contropunta 42mm Corsa contropunta/canotto 120mm Dimensioni 1930x725x1350mm Peso 610kg Dotazione
Bussola di riduzione CM 6 / CM 3 2 Contropunte fisse CM3 1 Lunetta fissa Ø 100mm 1 Lunetta mobile Ø 95mm Portautensili con 4 scomparti Lampada a LED Set ingranaggi cambio Chiavi di servizio
